नेल ड्राइव एंकर क्या है और आपको इसका उपयोग कब करना चाहिए?

ए नेल ड्राइव एंकर एक एकल-टुकड़ा बन्धन उपकरण है जो एक कंक्रीट कील और एक एंकर स्लीव को जोड़ता है, जिससे इसे सीधे कंक्रीट, चिनाई, या हथौड़ा के साथ ब्लॉक में चलाया जा सकता है - कई अनुप्रयोगों में पूर्व-ड्रिलिंग की आवश्यकता नहीं होती है। व्यापारियों और DIYers के लिए जिन्हें हार्ड बेस सामग्री में तेज़, विश्वसनीय, कम-प्रोफ़ाइल एंकर की आवश्यकता होती है नेल ड्राइव एंकर पारंपरिक विस्तार एंकरों की तुलना में 70% अधिक तेजी से इंस्टॉलेशन समय प्रदान करता है जिसके लिए एक अलग ड्रिल बिट और स्क्रू की आवश्यकता होती है।

यह मार्गदर्शिका ठीक-ठीक बताती है कि कैसे नेल ड्राइव एंकरs कार्य, उपलब्ध प्रकार, वे वैकल्पिक बन्धन विधियों की तुलना कैसे करते हैं, भार क्षमता डेटा, स्थापना सर्वोत्तम प्रथाएँ, और सबसे सामान्य प्रश्नों के उत्तर।

नेल ड्राइव एंकर कैसे काम करता है?

ए नेल ड्राइव एंकर यांत्रिक विस्तार के माध्यम से काम करता है: एक कठोर स्टील पिन (कील) को पूर्व-स्थापित या सह-स्थापित एंकर बॉडी (आस्तीन) में डाला जाता है, जिससे आस्तीन के निचले भाग को छेद या आधार सामग्री की दीवारों के खिलाफ बाहर की ओर फैलने के लिए मजबूर किया जाता है, जिससे एक घर्षण और असर वाला लॉक बनता है जो पुल-आउट का प्रतिरोध करता है। प्रक्रिया सीधी है:

1. एंकर को स्थापित करें - एंकर असेंबली (आस्तीन में पहले से ढीला रूप से लगाई गई कील) को सामग्री के सामने वांछित स्थान पर रखें।
2. कील ठोको - नाखून के सिर पर हथौड़े (या उच्च मात्रा में अनुप्रयोगों के लिए पाउडर-सक्रिय उपकरण) से तब तक प्रहार करें जब तक कि नाखून पूरी तरह से बैठ न जाए और फ्लश न हो जाए।
3. विस्तार लंगर को बंद कर देता है - जैसे ही कील आस्तीन के छेद से नीचे की ओर जाती है, नाखून की नोक पर एक पतला खंड आस्तीन के निचले पैरों को बाहर की ओर फैलने के लिए मजबूर करता है, जिससे आसपास की सामग्री चिपक जाती है।
4. फिक्स्चर स्थापित करें - नेल हेड (या कुछ डिज़ाइनों का अभिन्न अंग वॉशर/फ्लैंज) फिक्स्चर को सतह पर जकड़ देता है।

पूर्व-ड्रिल किए गए अनुप्रयोगों में, आस्तीन को पहले सही आकार के पायलट छेद में डाला जाता है, फिर कील को अंदर डाला जाता है। नरम चिनाई के लिए उपयुक्त डायरेक्ट-ड्राइव डिज़ाइन में, पूरी असेंबली पूर्व-ड्रिलिंग के बिना सामग्री में प्रवेश करती है।

नेल ड्राइव एंकर के प्रकार: कौन सा डिज़ाइन आपके एप्लिकेशन पर फिट बैठता है?

नेल ड्राइव एंकर सभी के लिए एक आकार-फिट नहीं हैं। कई अलग-अलग डिज़ाइन मौजूद हैं, प्रत्येक को अलग-अलग आधार सामग्री, लोड दिशाओं और स्थापना विधियों के लिए अनुकूलित किया गया है।

1. हैमर ड्राइव एंकर (पिन एंकर)

द हथौड़ा ड्राइव एंकर सामान्य निर्माण उपयोग के लिए नेल ड्राइव एंकर का सबसे सामान्य रूप है। इसमें एक जिंक मिश्र धातु या नायलॉन आस्तीन और एक कठोर कार्बन स्टील पिन होता है। आस्तीन को पूर्व-ड्रिल किए गए छेद (आस्तीन के बाहरी व्यास से मेल खाते हुए) में डाला जाता है, स्थिरता को आस्तीन निकला हुआ किनारा के ऊपर रखा जाता है, और पिन को हथौड़े से फ्लश किया जाता है। मानक आकार 1/4" × 1" से 3/8" × 3" तक होते हैं, आकार और आधार सामग्री के आधार पर 200-900 पाउंड के कार्यशील कतरनी भार के साथ। यह फ़र्रिंग स्ट्रिप्स, कंड्यूट क्लिप, इलेक्ट्रिकल बॉक्स और थ्रेशोल्ड प्लेट को कंक्रीट के फर्श या ब्लॉक की दीवारों से जोड़ने के लिए आदर्श है।

2. जिंक ड्राइव एंकर (फ्लैट हेड पिन एंकर)

द जिंक ड्राइव एंकर मध्यम संक्षारण प्रतिरोध के लिए एक जिंक मिश्र धातु आस्तीन और एक सपाट, कम-प्रोफ़ाइल सिर का उपयोग करता है जो एक बार संचालित होने पर स्थिरता की सतह के साथ फ्लश बैठता है। इसका उपयोग आमतौर पर हल्के-भार वाले आंतरिक अनुप्रयोगों में किया जाता है - धातु ट्रैक, पाइप क्लैंप, तार प्रबंधन क्लिप और कंक्रीट या ब्लॉक पर साइनेज संलग्न करना। बाहरी या उच्च आर्द्रता वाले वातावरण के लिए जिंक ड्राइव एंकर की अनुशंसा नहीं की जाती है; उन स्थितियों में स्टेनलेस स्टील या नायलॉन संस्करणों को प्रतिस्थापित किया जाना चाहिए।

3. नायलॉन नेल ड्राइव एंकर

ए नायलॉन नेल ड्राइव एंकर धातु की आस्तीन को नायलॉन बॉडी से बदल देता है, जिससे इसे पूर्ण संक्षारण प्रतिरक्षा, विद्युत इन्सुलेशन और उन सामग्रियों के साथ अनुकूलता मिलती है जो धातु के साथ गैल्वेनिक संपर्क को नुकसान पहुंचा सकते हैं। सामान्य अनुप्रयोगों में टाइल और पत्थर की एंकरिंग, विद्युत इन्सुलेशन आवश्यकताएं और बाहरी वातावरण शामिल हैं जहां धातु का क्षरण चिंता का विषय है। धातु आस्तीन डिजाइनों की तुलना में ट्रेड-ऑफ कम कतरनी और तन्य शक्ति है - आमतौर पर जस्ता या स्टील संस्करणों के लिए 200-900 पाउंड बनाम 100-400 पाउंड कार्य भार।

4. पाउडर-एक्टीवेटेड ड्राइव एंकर (पीएएफ नेल)

उच्च मात्रा वाले व्यावसायिक निर्माण में, ए पाउडर-सक्रिय फास्टनर (पीएएफ) - जिसे पाउडर-एक्ट्यूएटेड नेल एंकर भी कहा जाता है - एक सेकंड के एक अंश में कठोर कील को सीधे कंक्रीट या स्टील में चलाने के लिए नियंत्रित विस्फोटक चार्ज का उपयोग करता है। ये सबसे तेज़ हैं नेल ड्राइव एंकरs उपलब्ध है, स्टील ट्रैक को कंक्रीट स्लैब से जोड़ने, लकड़ी की निचली प्लेटों को कंक्रीट से जोड़ने और निलंबित छत ग्रिड को कंक्रीट डेक से जोड़ने के लिए बड़े पैमाने पर उपयोग किया जाता है। कंक्रीट में 1/2" से 1-1/4" की प्रवेश गहराई सामान्य है, 3,000 पीएसआई कंक्रीट में प्रति फास्टनर 500-1,500 पाउंड के कतरनी मान के साथ।

5. कंक्रीट कट कील (चिनाई वाली कील)

द simplest form of a नेल ड्राइव एंकर , कठोर चिनाई कटे हुए नाखून बिना आस्तीन के सीधे मोर्टार जोड़ों या नरम ब्लॉक सामग्री में डाला जाता है। यह सबसे कम लागत वाला विकल्प है (थोक में प्रति फास्टनर कम से कम $0.03) और स्थापित करने में सबसे तेज़ लेकिन मूल्यों को बनाए रखने में सबसे कम सुसंगत और संरचनात्मक भार के लिए उपयुक्त नहीं है। मोर्टार जोड़ों, अस्थायी फॉर्मवर्क, या ब्लॉक करने के लिए हल्के ट्रिम में फरिंग स्ट्रिप्स को जोड़ने के लिए सबसे अच्छा उपयोग किया जाता है।

नेल ड्राइव एंकर प्रकार की तुलना: भार, सामग्री, और सर्वोत्तम उपयोग

तालिका 1: सामग्री, भार क्षमता, स्थापना विधि और लागत के आधार पर नेल ड्राइव एंकर प्रकारों की तुलना।

नेल ड्राइव एंकर बनाम अन्य कंक्रीट फास्टनर: वे तुलना कैसे करते हैं?

द नेल ड्राइव एंकर गति और सरलता में उत्कृष्ट है, लेकिन यह हमेशा सर्वोत्तम विकल्प नहीं होता है। यह समझने से कि यह स्क्रू एंकर, वेज एंकर और चिपकने वाले एंकर के खिलाफ कैसे खड़ा होता है, यह सुनिश्चित करने में मदद करता है कि आप काम के लिए सही फास्टनर का चयन करें।

तालिका 2: नेल ड्राइव एंकर बनाम वैकल्पिक कंक्रीट फास्टनरों - गति, भार, हटाने योग्यता, और सर्वोत्तम उपयोग के मामले।

मुख्य उपाय: एक चुनें नेल ड्राइव एंकर जब इंस्टॉलेशन गति सबसे अधिक मायने रखती है, तो लोड हल्का से मध्यम (900 पाउंड से कम) होता है, और स्थायित्व स्वीकार्य होता है। भारी संरचनात्मक भार, भूकंपीय क्षेत्र, या भविष्य में हटाने की आवश्यकता वाले अनुप्रयोगों के लिए, वेज एंकर, स्क्रू एंकर, या चिपकने वाला एंकर अधिक उपयुक्त हैं।

नेल ड्राइव एंकर लोड क्षमता: संख्याओं का क्या मतलब है

के लिए भार क्षमता डेटा नेल ड्राइव एंकरs आमतौर पर के रूप में प्रकाशित किया जाता है परम भार (परीक्षण में विफलता भार) पर पहुंचने के लिए इसे 4:1 के सुरक्षा कारक से विभाजित किया जाता है स्वीकार्य कार्य भार . हमेशा स्वीकार्य (कार्यशील) भार के अनुसार डिज़ाइन करें, न कि अंतिम भार के अनुसार। प्रदर्शन को प्रभावित करने वाले प्रमुख चर:

• कंक्रीट संपीड़न शक्ति (पीएसआई) - उच्च पीएसआई कंक्रीट (उदाहरण के लिए, 4,000 पीएसआई) 2,500 पीएसआई कंक्रीट की तुलना में काफी अधिक एंकर मान उत्पन्न करता है। 1/4" × 1" हैमर ड्राइव एंकर 3,000 पीएसआई कंक्रीट में 300 पाउंड कतरनी प्राप्त कर सकता है लेकिन 2,000 पीएसआई कंक्रीट में केवल 185 पाउंड।
• एnchor diameter and embedment depth — बड़ा व्यास (3/8" बनाम 1/4") और अधिक एंबेडमेंट दोनों ही पुल-आउट प्रतिरोध को काफी हद तक बढ़ाते हैं। एक 3/8" × 3" एंकर समान आधार सामग्री में 1/4" × 1" इकाई का 3× भार उठा सकता है।
• किनारा और अंतर दूरी - ए स्थापित करना नेल ड्राइव एंकर कंक्रीट के किनारे के बहुत करीब होने से क्षमता काफी कम हो जाती है। न्यूनतम किनारे की दूरी आम तौर पर एंकर व्यास से 10× होती है (उदाहरण के लिए, 1/4" एंकर के लिए 2-1/2")। एंकरों के बीच न्यूनतम दूरी आमतौर पर 10× व्यास भी होती है।
• लोड दिशा - नेल ड्राइव एंकर के लिए कतरनी भार (सतह के समानांतर) आम तौर पर तन्य भार (लंबवत, पुल-आउट) से अधिक होता है।
• आधार सामग्री की स्थिति - टूटा हुआ कंक्रीट, खोखला ब्लॉक, या ख़राब चिनाई सभी धारण मूल्यों को कम कर देते हैं। नेल ड्राइव एंकर are not rated for use in cracked concrete गतिशील या भूकंपीय भार स्थितियों के तहत।

नेल ड्राइव एंकर कैसे स्थापित करें: चरण-दर-चरण मार्गदर्शिका

ए की सही स्थापना नेल ड्राइव एंकर सरल है लेकिन छेद के आकार, गहराई और लंबवत ड्राइविंग पर ध्यान देने की आवश्यकता है - किसी भी चरण में गलतियाँ धारण शक्ति को 30-60% तक कम कर देती हैं।

आवश्यक उपकरण और सामग्री

• सही आकार के कार्बाइड-टिप्ड चिनाई बिट के साथ हैमर ड्रिल (व्यास एंकर स्लीव ओ.डी. से मेल खाता है)
• हथौड़ा (16-22 औंस बॉल पीन या पंजा हथौड़ा)
• गहराई नापने का यंत्र या टेप माप
• संपीड़ित हवा या ब्लो-आउट बल्ब (छेद को साफ करने के लिए)
• नेल ड्राइव एंकर आवश्यक आकार और सामग्री में
• सुरक्षा चश्मा

स्थापना चरण

1. स्थान चिन्हित करें - यह इंगित करने के लिए एक पेंसिल या मार्कर का उपयोग करें कि लंगर कहाँ रखा जाएगा, यह सुनिश्चित करते हुए कि किनारे की दूरी की आवश्यकताएं पूरी हो गई हैं (किसी भी कंक्रीट किनारे से न्यूनतम 10× लंगर व्यास)।
2. पायलट छेद ड्रिल करें - सही कार्बाइड चिनाई बिट के साथ एक हथौड़ा ड्रिल का उपयोग करके, आवश्यक गहराई तक सतह पर लंबवत ड्रिल करें (मलबा हटाने के लिए एंकर की लंबाई 1/2 "न्यूनतम)। एक कोण पर ड्रिलिंग करने से एंकर स्थापना कमजोर हो जाती है।
3. छेद साफ़ करें - छेद से कंक्रीट की धूल को संपीड़ित हवा या ब्लो-आउट बल्ब से उड़ा दें। छेद में छोड़ा गया मलबा पूरी आस्तीन के विस्तार को रोकता है और धारण शक्ति को 40% तक कम कर देता है।
4. फिक्स्चर को स्थापित करें (यदि लागू हो) - यदि एंकर फिक्सचर छेद से होकर गुजरता है, तो एंकर डालने से पहले फिक्स्चर को संरेखित करें।
5. लंगर डालें - पुश करें नेल ड्राइव एंकर छेद में तब तक असेंबली (पिन के साथ आस्तीन, जिसमें पहले से ढीला-ढाला पिन लगा हुआ हो) तब तक डालें जब तक कि निकला हुआ किनारा फिक्स्चर या सतह के विपरीत फ्लश न हो जाए।
6. पिन चलाओ - नाखून के सिर पर हथौड़े से बार-बार चौकोर प्रहार करें जब तक कि नाखून का सिर आस्तीन के शीर्ष के साथ पूरी तरह से फिट न हो जाए। आमतौर पर 5-15 मजबूत हथौड़े के वार की आवश्यकता होती है। एक बार फ्लश करने के बाद अधिक प्रहार न करें - इससे विस्तार तंत्र को नुकसान हो सकता है।
7. स्थापना का निरीक्षण करें - दृश्य रूप से पुष्टि करें कि पिन पूरी तरह से बैठा है, आस्तीन निकला हुआ किनारा सतह पर कड़ा है, और स्थिरता और आधार सामग्री के बीच कोई अंतर नहीं है।

प्रो टिप: यदि पिन फ़्लैंज के मजबूती से बैठने से पहले नीचे की ओर निकल जाती है, तो छेद बहुत गहरा है। यदि अत्यधिक बल के बिना पिन को फ्लश नहीं चलाया जा सकता है, तो छेद छोटा हो सकता है - बेमेल एंकर को कभी भी बल न दें, क्योंकि आप आस्तीन को विभाजित करने और सभी धारण शक्ति खोने का जोखिम उठाते हैं।

निर्माण और DIY में नेल ड्राइव एंकर के लिए सामान्य अनुप्रयोग

नेल ड्राइव एंकर कंक्रीट और चिनाई निर्माण में सबसे बहुमुखी लाइट-ड्यूटी फास्टनरों में से एक है, जिसका उपयोग वाणिज्यिक, औद्योगिक और आवासीय अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।

वाणिज्यिक और औद्योगिक उपयोग

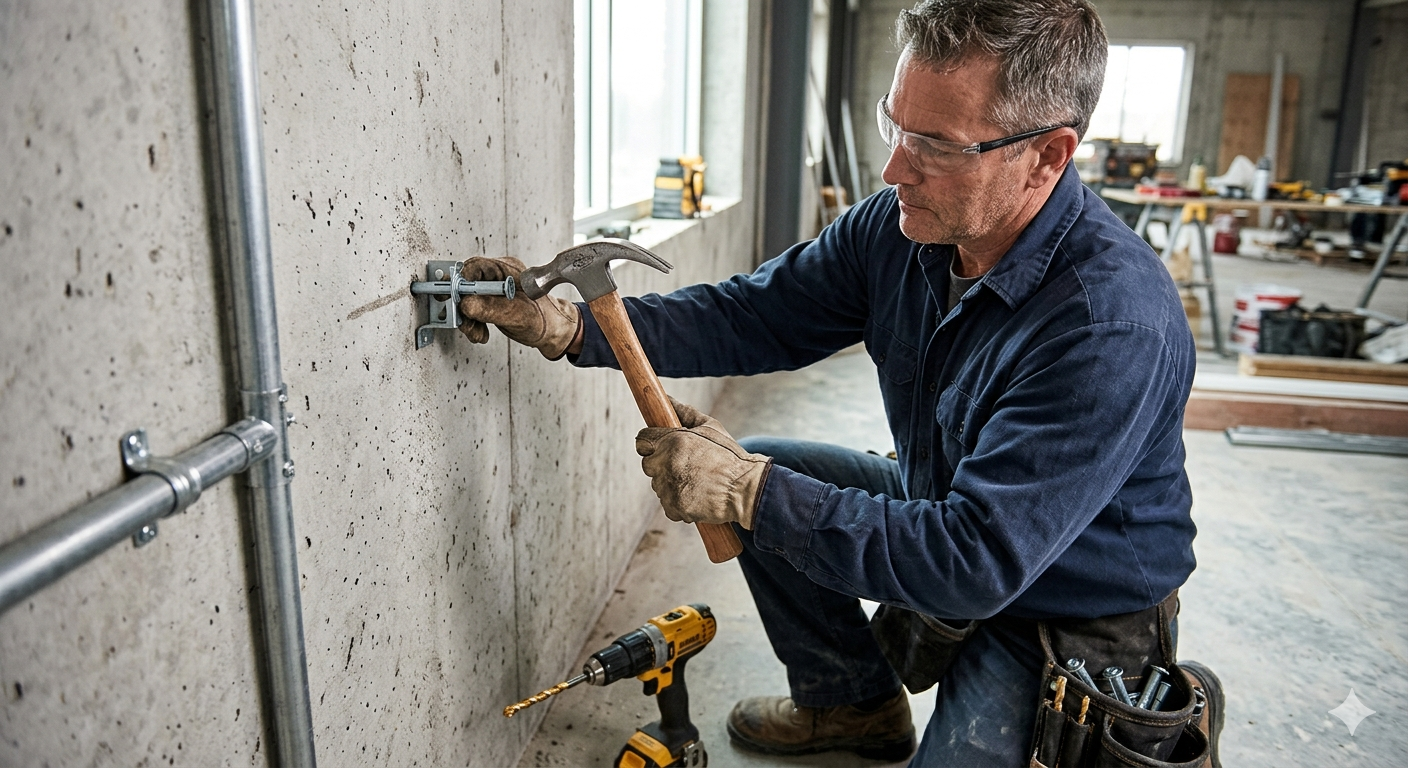

• एttaching electrical conduit clips and EMT straps to concrete walls and ceilings
• कंक्रीट डेक पर मेटल स्ट्रट (यूनीस्ट्रट) चैनलों को सुरक्षित करना
• कंक्रीट स्लैब सोफिट्स पर निलंबित छत ग्रिड हैंगर को बांधना
• पाइप सपोर्ट क्लैंप और केबल ट्रे ब्रैकेट स्थापित करना
• एnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
• एक्सेस पैनल फ्रेम और डोर थ्रेशोल्ड प्लेट्स को माउंट करना

आवासीय और DIY उपयोग

• एttaching furring strips to concrete basement walls for paneling or insulation framing
• कंक्रीट या ब्लॉक नींव की दीवारों पर दीवार पर लगे शेल्विंग ब्रैकेट को सुरक्षित करना
• खिड़की के ट्रिम, दरवाज़े के आवरण और बेसबोर्ड को कंक्रीट या चिनाई से जोड़ना
• कंक्रीट आँगन में बाहरी बाड़ पोस्ट बेस हार्डवेयर स्थापित करना
• एnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
• एttaching garden edging and landscape border clips to concrete walkways

सही नेल ड्राइव एंकर साइज कैसे चुनें

सही का चयन करना नेल ड्राइव एंकर आकार के लिए आवश्यक भार, फिक्स्चर छेद व्यास, आधार सामग्री और उपलब्ध एंबेडमेंट गहराई को संतुलित करने की आवश्यकता होती है। निम्नलिखित आकार तर्क का प्रयोग करें:

तालिका 3: 3,000 पीएसआई कंक्रीट में ड्रिल बिट आवश्यकताओं, एंबेडमेंट गहराई और स्वीकार्य लोड मानों के साथ नेल ड्राइव एंकर आकार गाइड।

शीर्ष नेल ड्राइव एंकर गलतियाँ और उनसे कैसे बचें

अधिकांश नेल ड्राइव एंकर फ़ील्ड में विफलताएं परिहार्य स्थापना त्रुटियों के एक छोटे समूह का पता लगाती हैं। शुरू करने से पहले उनके बारे में जागरूक रहने से महंगे पुनर्कार्य को रोका जा सकता है।

• गलत छेद व्यास — सबसे आम त्रुटि. 1/32" के बहुत बड़े बिट का उपयोग करने से स्लीव फैलने के बजाय छेद में घूमने लगती है, जिससे धारण शक्ति लगभग शून्य हो जाती है। हमेशा सत्यापित करें कि बिट का आकार एंकर स्लीव ओ.डी. से बिल्कुल मेल खाता है।
• अपर्याप्त छेद गहराई - यदि छेद बहुत उथला है, तो पिन आस्तीन को पूरी तरह से विस्तारित करने के लिए पर्याप्त दूर तक नहीं जा सकता है। हमेशा एंकर के न्यूनतम एंबेडमेंट से कम से कम 1/2" अधिक गहरा ड्रिल करें।
• गंदा छेद - छेद में कंक्रीट की धूल और मलबा स्नेहक के रूप में कार्य करता है, जिससे विस्तारित आस्तीन और छेद की दीवार के बीच घर्षण 40% तक कम हो जाता है। लंगर डालने से पहले हमेशा छेद को उड़ा दें।
• खोखले ब्लॉक कोशिकाओं में स्थापित करना - ए नेल ड्राइव एंकर सीएमयू ब्लॉक की खोखली गुहा में चलाए जाने पर इसका विस्तार करने के लिए कुछ भी नहीं है और यह तुरंत विफल हो जाएगा। हमेशा ठोस वेब या ब्लॉक के फेस शेल में लंगर डालें, या इसके बजाय टॉगल या खोखली दीवार वाले लंगर का उपयोग करें।
• एक कोण पर गाड़ी चलाना - एn angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
• किसी किनारे या अन्य एंकर के बहुत करीब स्थापित करना - न्यूनतम किनारे और अंतर दूरी का उल्लंघन करने से निर्धारित क्षमता से काफी कम भार पर कंक्रीट शंकु विफल हो जाता है। किनारों से और एंकरों के बीच ≥ 10× व्यास बनाए रखें।

नेल ड्राइव एंकर के बारे में अक्सर पूछे जाने वाले प्रश्न

निष्कर्ष: नेल ड्राइव एंकर कब सही विकल्प है?

ए नेल ड्राइव एंकर यह सही विकल्प है जब आपको ठोस कंक्रीट या चिनाई में तेज, स्थायी, हल्के से मध्यम-ड्यूटी फास्टनिंग समाधान की आवश्यकता होती है और स्थापना की गति प्राथमिकता होती है। कंड्यूट रन, फ़रिंग, पाइप क्लिप, सीलिंग ग्रिड, थ्रेशोल्ड प्लेट और सैकड़ों समान निर्माण कार्यों के लिए, कोई भी फास्टनर सादगी, गति (प्रति एंकर 5-15 सेकंड), कम लागत ($0.10-$0.60 प्रति यूनिट), और पर्याप्त भार क्षमता के संयोजन से मेल नहीं खाता है।

कहाँ नेल ड्राइव एंकरs कम पड़ें - 1,000 पाउंड से अधिक भारी संरचनात्मक भार, भूकंपीय या गतिशील लोडिंग, क्रैक कंक्रीट, खोखले ब्लॉक कोशिकाएं, या भविष्य में हटाने की आवश्यकता वाले किसी भी एप्लिकेशन - वैकल्पिक एंकर सिस्टम सही कॉल हैं।

द keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a नेल ड्राइव एंकर हर बार अपनी पूरी क्षमता से प्रदर्शन करेगा।
